Plasma mécanisé Kjellberg

Kjellberg propose sa technologie plasma mécanisée pour la découpe d’une variété de métaux ferreux et non ferreux. Q, HiFocus, Smart Focus, CutFire ou PA-Sà chaque découpe sa source de courant.

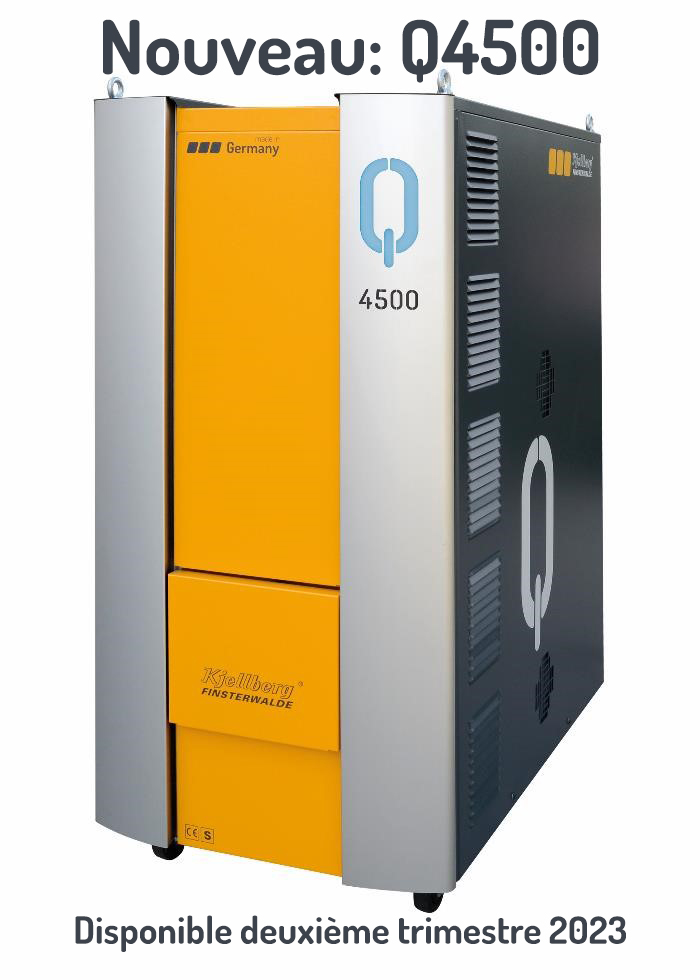

Avec cette nouvelle génération de sources plasma ‘Q’, Kjellberg mise sur les thèmes actuels comme la ‘smart factory’, les ‘e-services’ et le concept Industrie 4.0.

La communication de ces sources plasma révolutionnaires a lieu via EtherCAT et garantit une communication sans faille avec le système de guidage et les autres éléments du processus de production.

Les résultats de coupe sont bien entendu optimaux.

La gamme Q rassemble la technologie de coupe Kjellberg Contour Cut et Silent Cut optimisée.

La source de courant n’utilise que des modules inverter à régulation numérique, permettant à Kjellberg de proposer un courant de coupe et de marquage parfaitement contrôlé.

Le résultat est une qualité de marquage et de coupe supérieure, et une durée de vie allongée des consommables de la torche.

Les nouvelles fonctionnalités de la série Q permettent la mise en réseau et l’automatisation du processus de production, et l’amélioration de la disponibilité de l’outil.

Plasma mécanisé Kjellberg

Les mises à jour et les diagnostics sont réalisés par le fabricant via une connexion VPN à distance.

Des outils sont mis à la disposition de l’opérateur pour l’assister, résoudre les problèmes et offrir une meilleure visualisation.

Le concept modulaire permet de placer jusqu’à 3 modules de puissance de 150A chacun dans un boîtier.

Il est donc possible d’assembler une source de 150A, 300A ou 450A et d’étendre les performances de coupe selon les besoins de l’utilisateur.

Epaisseurs de coupe de 0.5 à 120mm!

Applications typiques : tables de découpe, coupe de profilés et de tubes, découpe robotisée.

  • La source plasma Q est basée sur des modules de puissance inverter à commande numérique de régulation de courant.
  • La torche Q possède un nouveau système de déconnexion rapide, la forme modulaire est plus courte et la torche est automatiquement reconnue par la source.
  • La série Q signifie :
    la technologie de coupe Kjellberg Contourcut et Silent cut est optimisée.
    Contour Cut garantit un rapport de mélange idéal de l’oxygène et du gaz tourbillonnant. Peu de bavures et faible dépouille pour les arêtes de coupe droites Vitesses supérieures de +20% par rapport au HiFocus
    Petits trous jusqu’à une épaisseur de tôle de 0.75x, soit un trou de 8 mm dans une tôle de 12mm !!
    Durée de vie allongée des consommables de la série Q
  • Gaz Q: régulation automatique du gaz par EtherCAT, selon la régulation de la pression.
  • Marquage: la technologie inverter numérique garantit un marquage de qualité. Marquage très fin sans pénétration jusqu’aux marquages permanents profonds, sans cratère initial visible.
    Courants de marquage de 4A à max 40A.

Modèles:

  • Q1500
  • Q1500plus
  • Q 3000
  • Q 3000plus

La HiFocus neo est le haut de gamme dédié à l’acier et à l’inox, avec une plage de coupe de 0,5 à 160 mm et des appareils de 80 à 600A. Ces systèmes permettent d’obtenir des résultats de coupe extrêmement précis grâce à la construction élaborée, fondée sur les travaux de R&D intensifs de Kjellberg Finsterwalde.

Définissez les paramètres de coupe et laissez-vous surprendre par le résultat. Les vitesses élevées de marquage et de coupe limitent le coût de la découpe au mètre et augmentent significativement la productivité.

Plasma mécanisé Kjellberg

Applications typiques : tables de découpe, coupe de profilés et de tubes, découpe robotisée.

  • Basé sur le module de puissance inverter, et à combiner avec une régulation de courant Thyristor pour les machines plus lourdes.
  • Les torches PerCut 211m, PerCut 451m ou PerCut611m et la technologie Contour Cut découpent aussi bien des petits trous que des contours avec précision. Peu de finition. (Disponible avec Silent Cut à partir de 2019.) Les torches PerCut et les consommables correspondants ont une durée de vie optimale grâce aux principes de forme et de refroidissement brevetés. Choix parmi les torches standard, les torches spéciales pour les applications robotisées ou les machines spéciales comme les coupe-tubes et les têtes de chanfreinage.
  • UWp aussi possible (plasma sous eau)
  • Régulation de gaz unique basée sur la mesure de débit.
    Le résultat : un mélange de gaz optimal et un débit constant. Aussi un avantage lors de la découpe d’inox et d’aluminium avec de l’argon et de l’hydrogène comme gaz plasma.
  • Contour Cut garantit un rapport de mélange idéal de l’oxygène et du gaz tourbillonnant. Peu de bavures et faible dépouille pour les arêtes de coupe droite.
  • Marquage: la technologie inverter garantit un marquage de qualité. Marquage très fin sans pénétration jusqu’aux marquages profonds et permanents.
  • Courants de marquage de 4A à max 40A.

Modèles:

  • Hi Focus 80i
  • Hi Focus 161i
  • Hi Focus 280i
  • Hi Focus 360i
  • Hi Focus 440i
  • Hi Focus 600i

Un minimum de paramètres à configurer pour un résultat de coupe efficient ? Optez pour la Smart Focus. Ces sources compactes de découpe plasma atteignent d’excellents résultats en quelques réglages, dans une plage de coupe allant de 1 à 100 mm. La Smart Focus est aussi parfaite pour le marquage, la coupe sous eau (UWP) ou la découpe en chanfrein.

Plasma mécanisé Kjellberg

Applications typiques: les tables de coupe, principalement

La SmartFocus garantit le meilleur rapport qualité-prix. Idéale avec l’acier, elle atteint aussi de bons résultats avec l’inox et l’aluminium.

  • Basée sur une régulation de courant Thyristor de 10A à 400A grâce au double pont thyristor contrôlé
  • Les torches PerCut 2000 ou PerCut 4000 et la technologie Contour Cut découpent des petits trous et des contours avec précision. Peu de finitions. (Disponible avec Silent Cut à partir de 2019.)
    Les torches PerCut et les consommables associés ont une durée de vie optimale suite aux principes de forme et de refroidissement brevetés.
  • UWp aussi possible (plasma sous eau)
  • La régulation de gaz consiste en un réglage précis de la pression, permettant aux technologies Contour Cut et Silent Cut d’atteindre les meilleurs résultats.
  • Marquage fin avec faible pénétration ou marquage permanent profond.
  • Courants de marquage de 10A à 40A maximum.

Ou choisissez votre modèle:

  • Smart Focus 130
  • Smart Focus 170
  • Smart Focus 200
  • Smart Focus 300
  • Smart Focus 400

Tant les séries HiFocus que SmartFocus intègrent les dernières technologies de Kjellberg. Contour Cut est dédiée à la découpe précise de petits trous et de contours externes et droits. Silent Cut, en tant qu’extension de Contour Cut, limite les émissions sonores jusqu’à -15dBa.

Les plasmas CutFire sont des outils de coupe compacts pour un usage mécanique spécifiquement. Ils fonctionnent avec un plasma à air sur base d’un inverter (= régulation électronique du courant) et représentent une solution économique idéale.

Combiné aux torches Flash 101, le CutFire atteint une vitesse de coupe élevée et une longue durée de vie des consommables est garantie.

Plasma mécanisé Kjellberg

Aussi adapté à la découpe en chanfrein (jusqu’à 30°), au perçage, au marquage et à la découpe de précision.

  • CutFire 100i : source de 100A performante basée sur l’inverter, et une torche Flash 101 à refroidissement au gaz. Très bonne qualité de coupe et marquage possible.
  • Conçu pour un usage mécanisé et 100% de cycle de service
  • Plage de 1 à 30mm et 100A maximum

Modèles:

  • Cutfire 100i

Le PA-S est destiné aux tâches de découpe manuelles et automatisées d’une épaisseur de 3 à 70 mm. Ces sources plasma mobiles sont parfaitement adaptées à un usage dans des ateliers, des centres de formation et sur les chantiers de construction.

C’est la solution universelle, fiable et économique par excellence.

  • Sources de courant avec un transformateur à commutation progressive et un pont à diodes
  • Les torches à refroidissement par eau associées PB-S45W xx et PB-S70W xx sont disponibles dans de nombreux modèles et versions. Convient à un usage robotisé et aux machines spéciales
  • Torche PB-S44W avec gaz tourbillonnant pour une qualité de coupe meilleure.
  • Adapté à la découpe manuelle avec une torche portable, mécanisée sur des tables de coupe et même robotisée.
  • Vaste choix de boxes de gaz pour l’air, l’oxygène et même le mélange argon-hydrogène.
Plasma mécanisé Kjellberg

Ou choisissez votre modèle:

  • PA-S45W
  • PA-S70W

Vous souhaitez en savoir plus sur la découpe plasma mécanisée ? Demandez conseil à l’un de nos collaborateurs. Nous réfléchirons ensemble à la solution clé en main la plus adaptée à votre activité.
